Pravilan odabir visokotemperaturnog kabela izravno određuje sigurnost i životni vijek vašeg električnog sustava. Za okruženja koja prelaze 150°C, standardni kabeli izolirani PVC-om će se brzo razgraditi, što će dovesti do kvara izolacije u roku od nekoliko tjedana. Jiangsu Silver & Tin Thread High-temperature Wire and Cables Co., Ltd. proizvodi kabele s temperaturne vrijednosti od -60°C do 1200°C , pokrivajući cijeli spektar od kućanskih aparata do aplikacija u zrakoplovstvu.
Temperaturna ocjena u odnosu na izolacijski materijal
Izolacijski materijal je primarni čimbenik koji određuje temperaturnu otpornost kabela. Ispod je usporedba uobičajenih izolacijskih materijala za visoke temperature i njihovih karakteristika:
| Izolacijski materijal | Raspon temperature | Ključne aplikacije | Fleksibilnost |
|---|---|---|---|

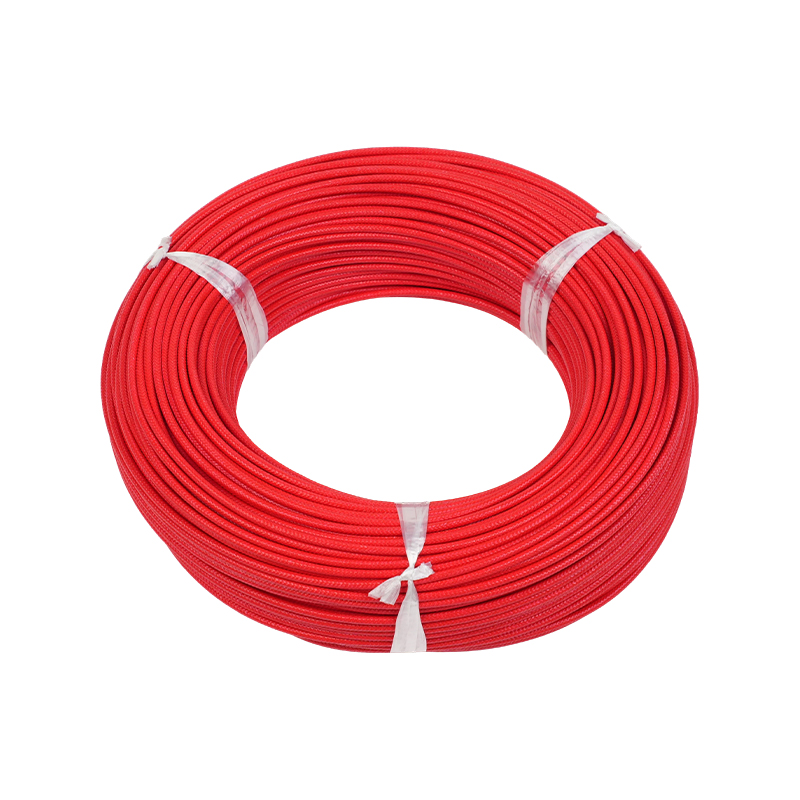

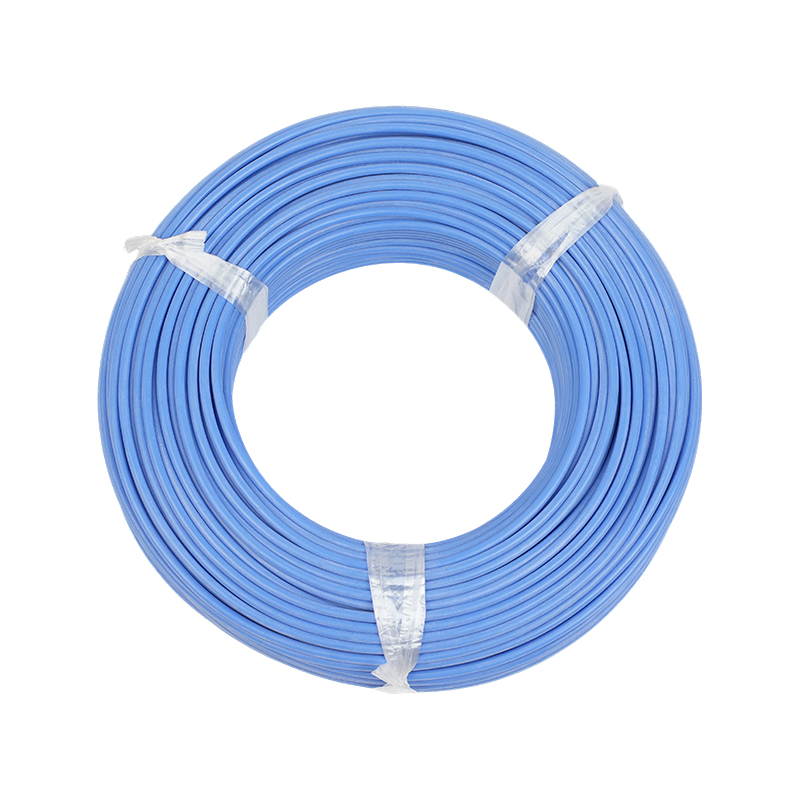

| Silikonska guma | -60°C do 180°C | Industrijsko grijanje, automobili | Izvrsno |

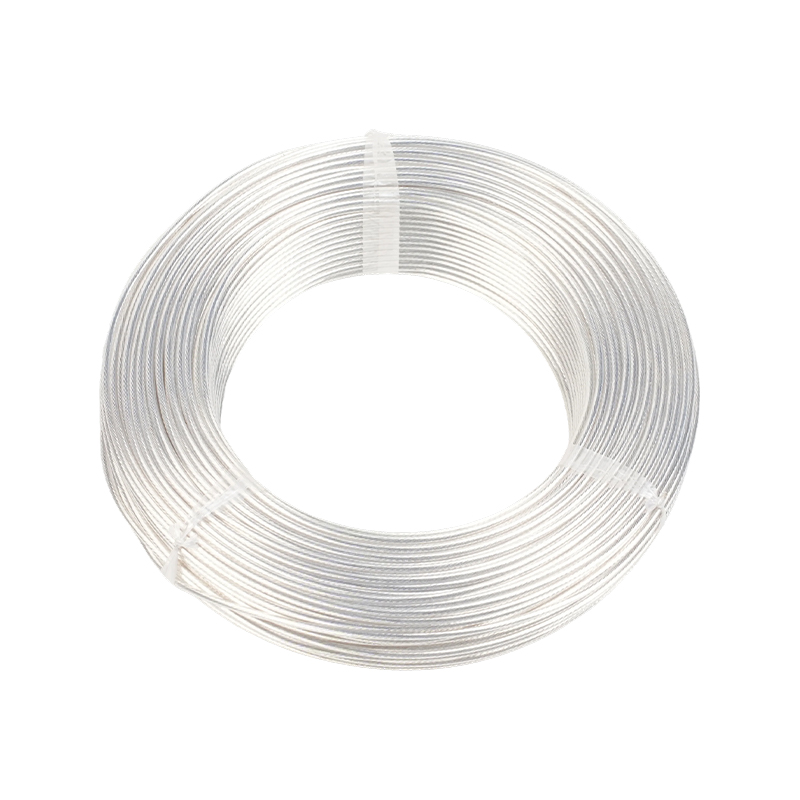

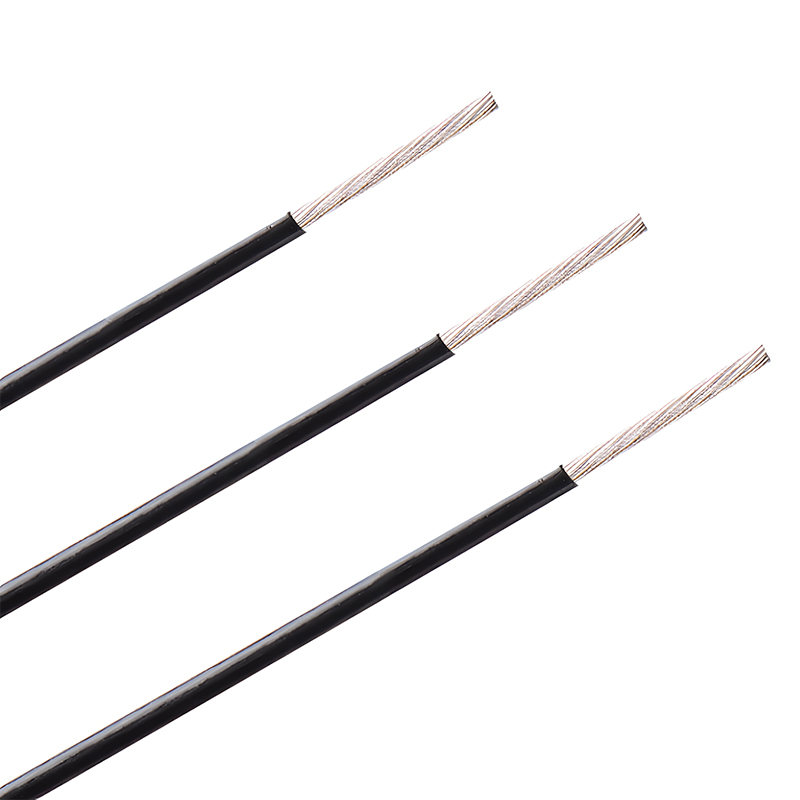

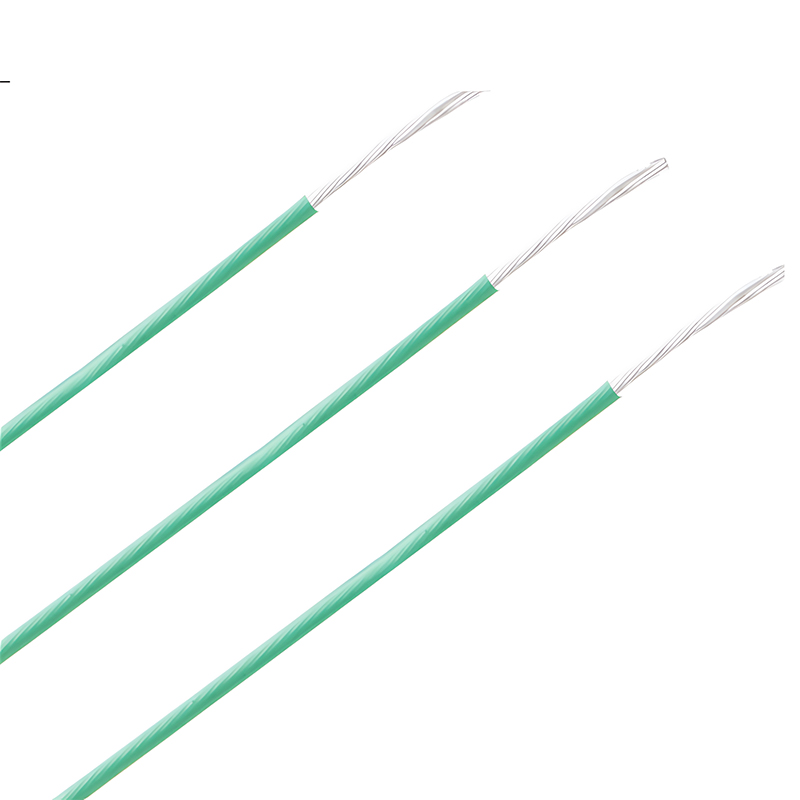

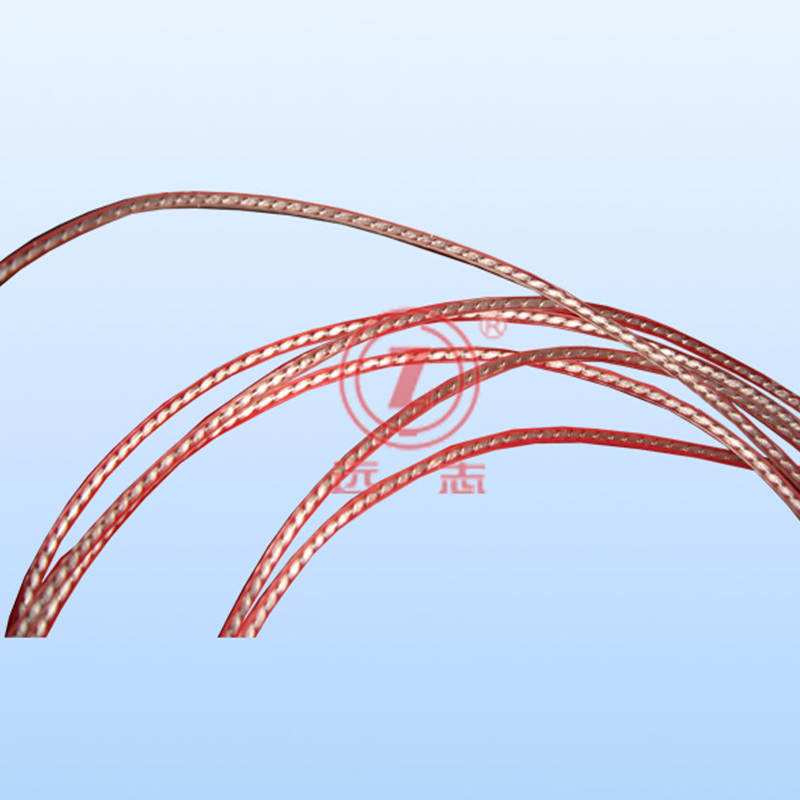

| PTFE (teflon) | -200°C do 260°C | Kemijska obrada, zrakoplovstvo | dobro |

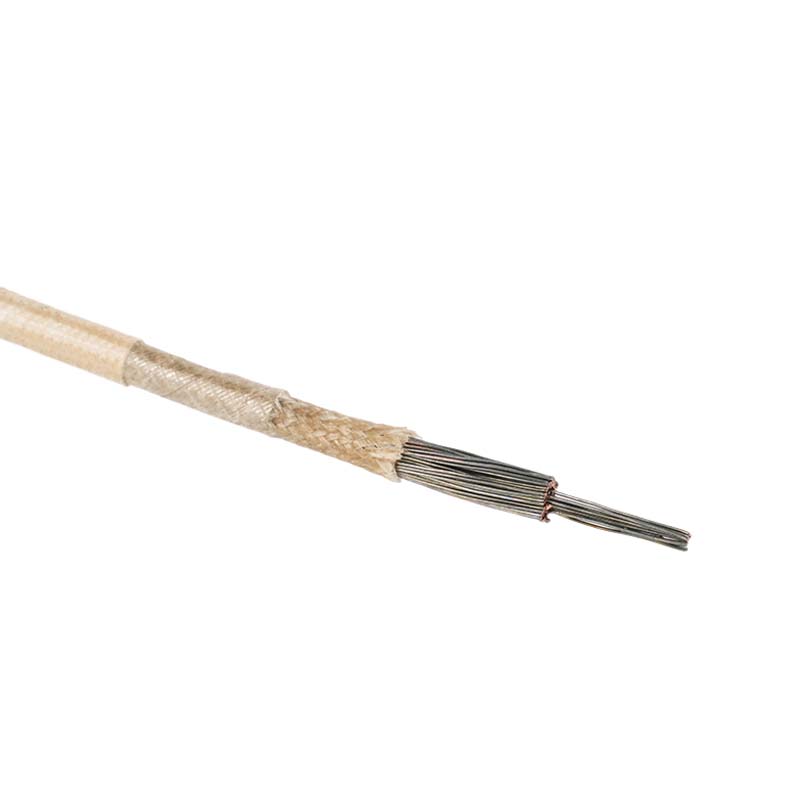

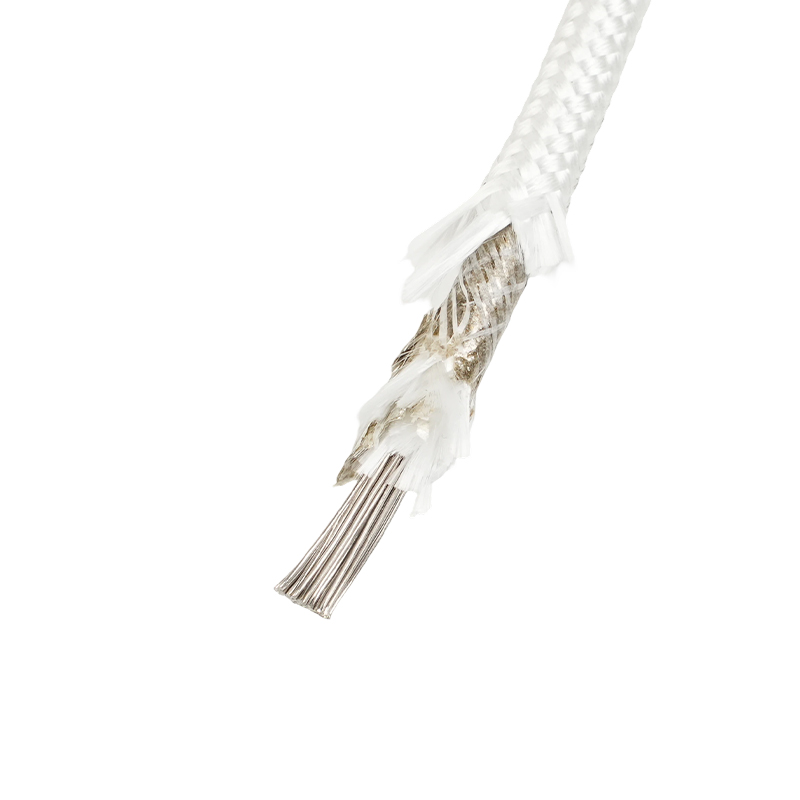

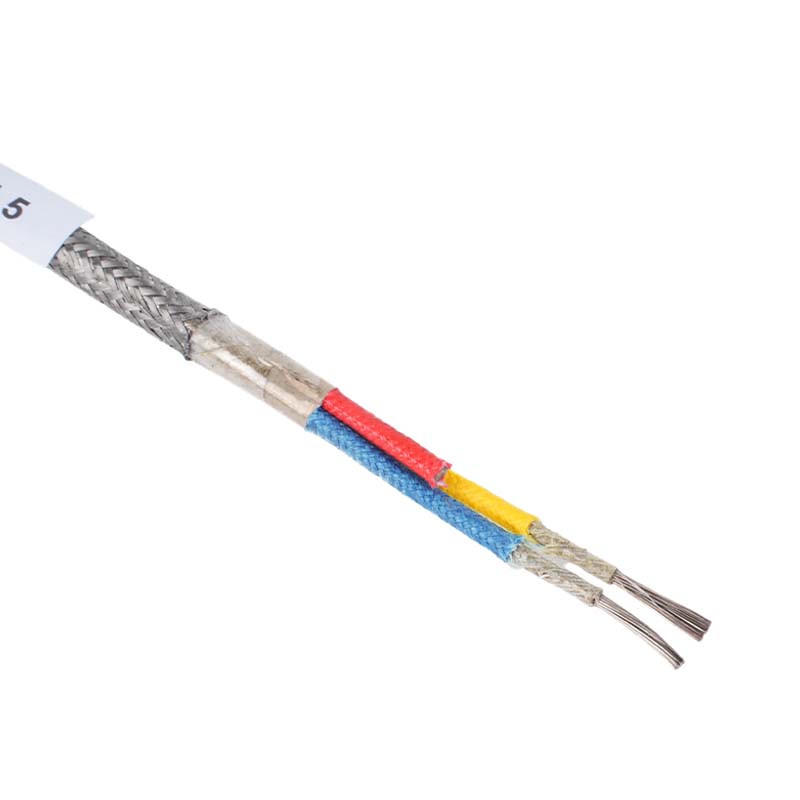

| Mica Tape Staklena vlakna | Do 1000°C | Metalurgija, nuklearna energija | Umjereno |
| Keramička vlakna | Do 1200°C | Peći za ekstremnu toplinu | Niska |

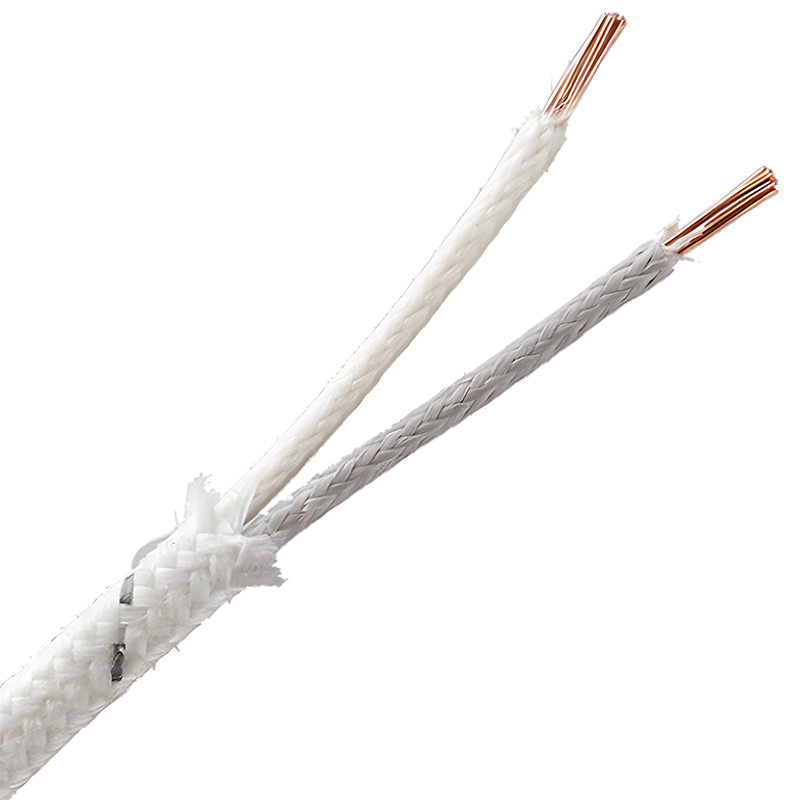

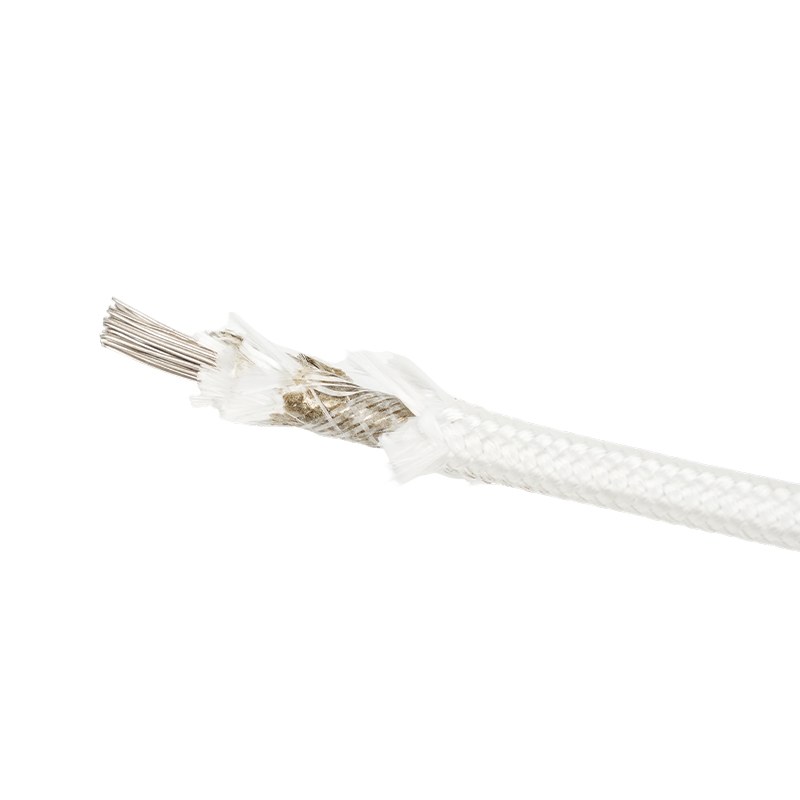

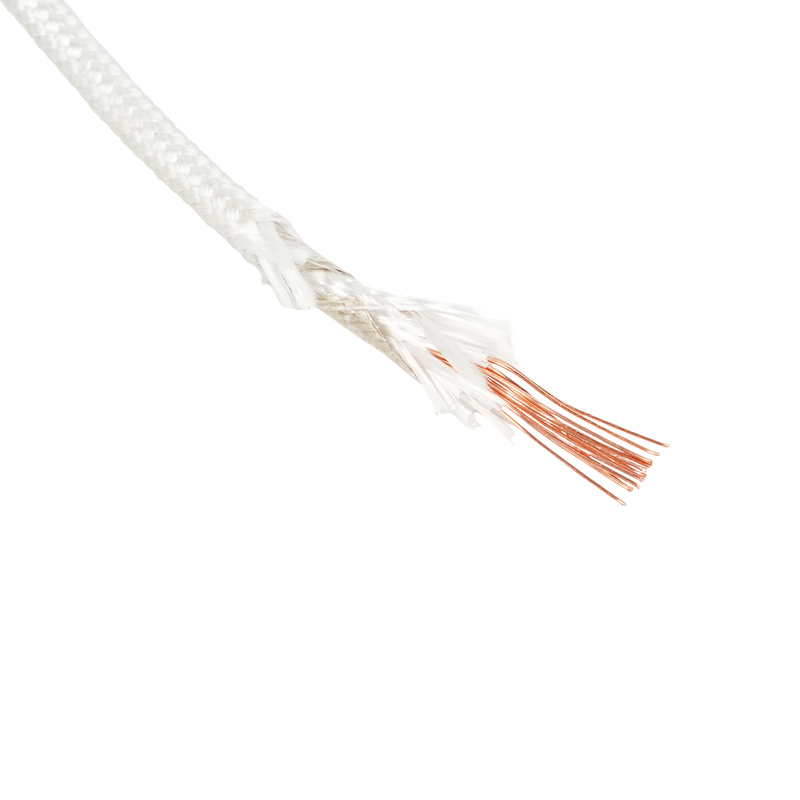

Za primjenu u metalurgiji i kemijskoj industriji gdje temperature dosežu 800°C do 1000°C , kabeli s pletenicom od staklenih vlakana impregnirani visokotemperaturnim lakom pružaju potrebnu mehaničku zaštitu od vanjskog trošenja i korozije uz održavanje električnog integriteta.
Standardi izvedbe industrijskih fleksibilnih kabela

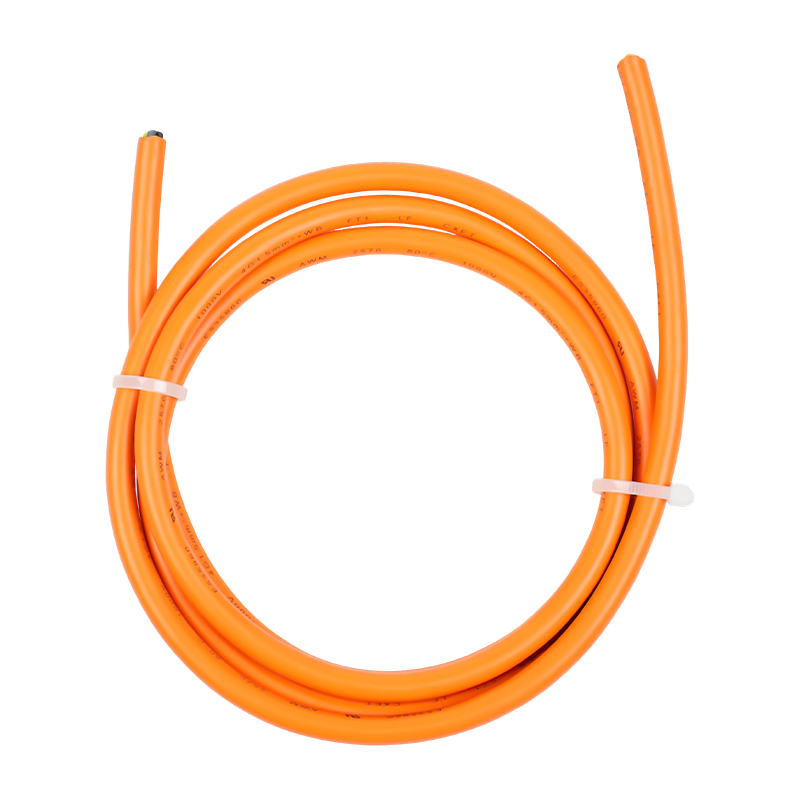

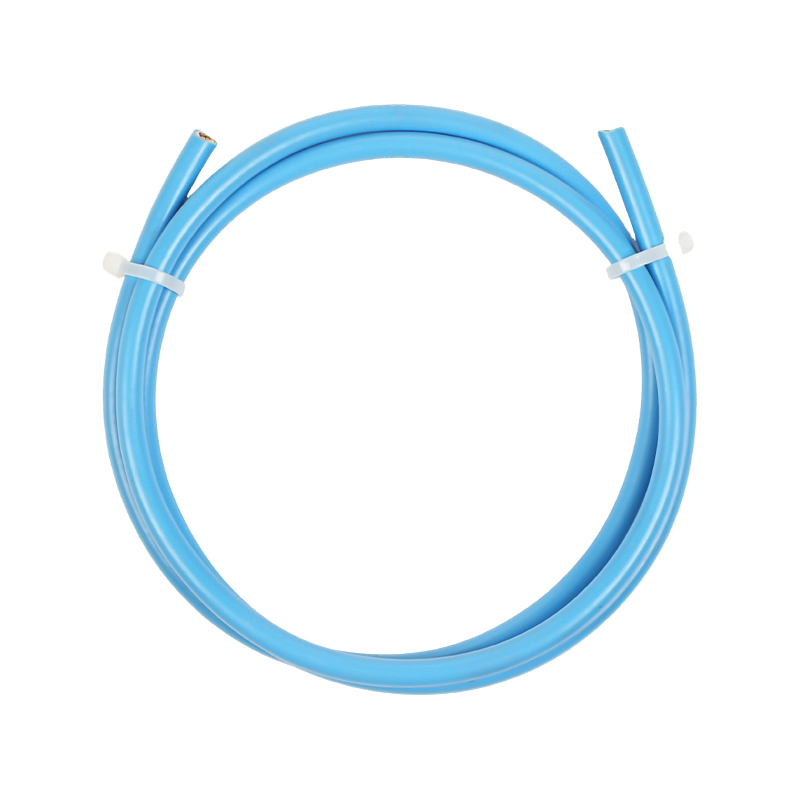

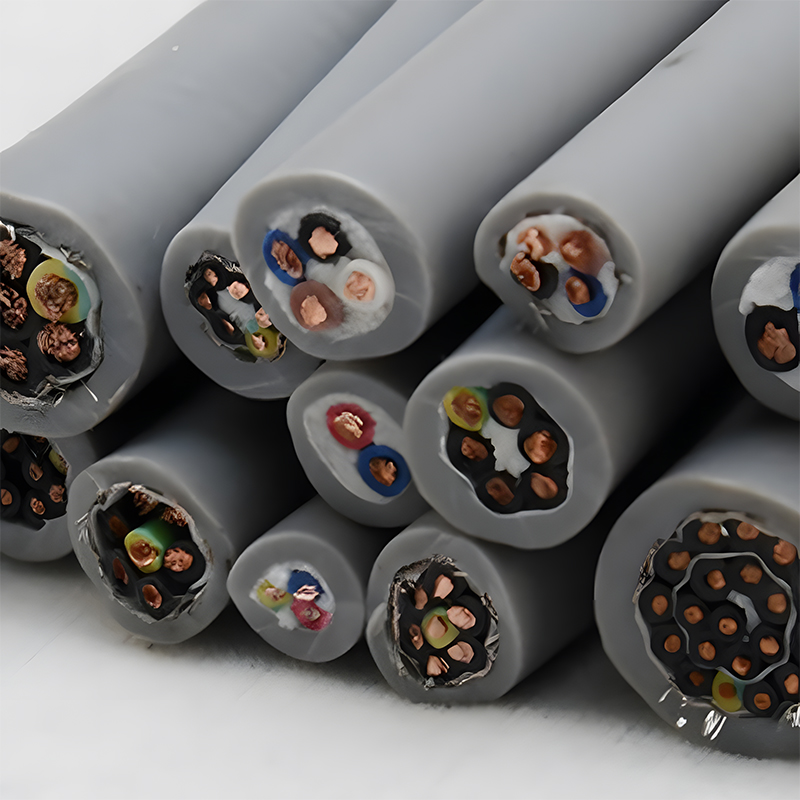

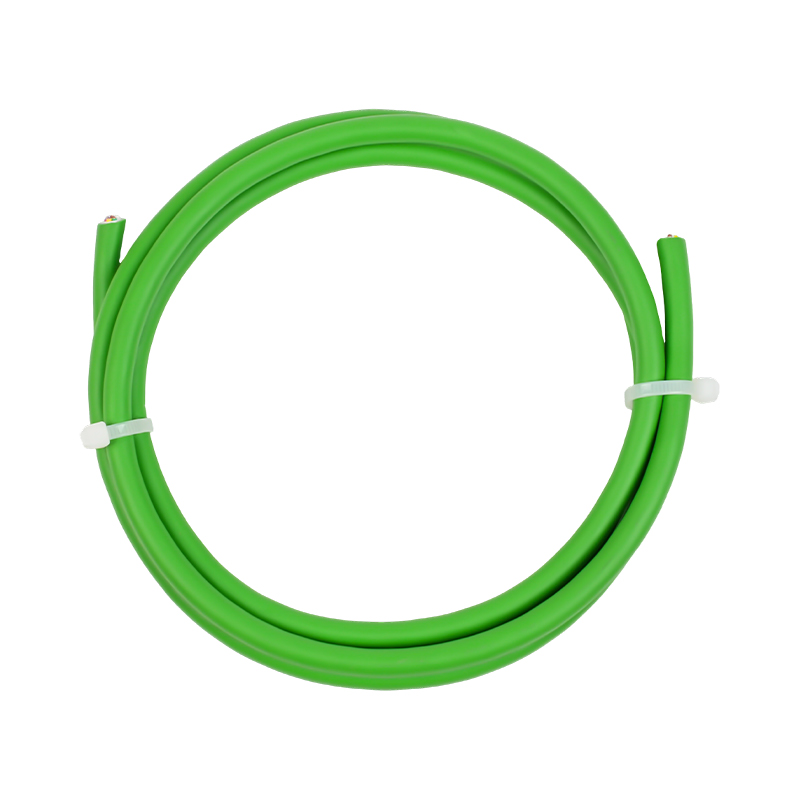

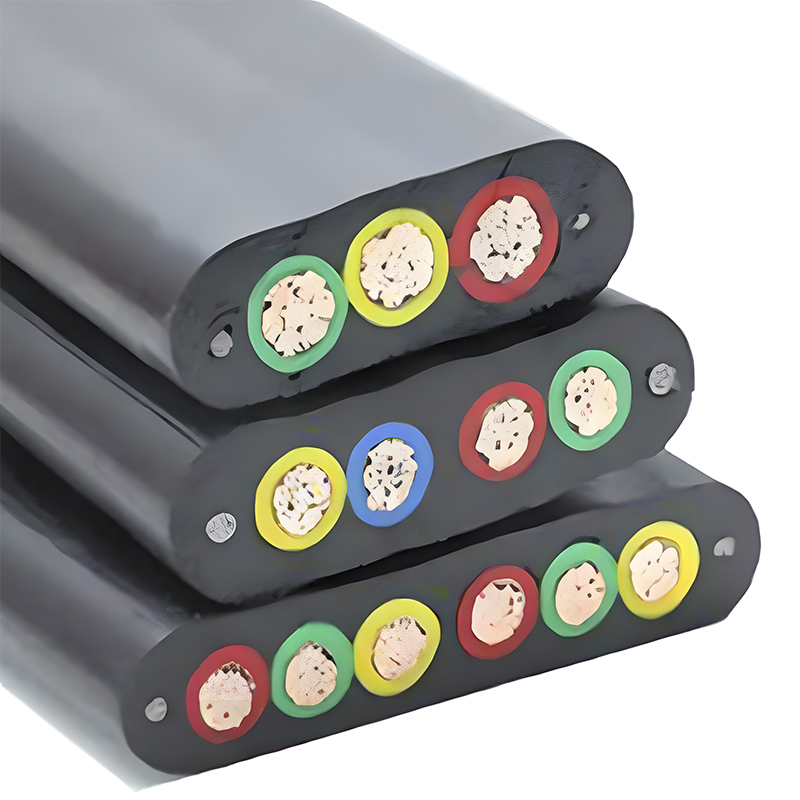

Industrijski fleksibilni kabeli moraju izdržati više od 1.000.000 recipročnih ciklusa savijanja bez kvara. Ovo je mjerilo koje odvaja pouzdane industrijske kabele od standardnih konstrukcija. U automatiziranim proizvodnim okruženjima, kabeli u sustavima vučnog lanca i robotskim rukama doživljavaju kontinuirano savijanje, torziju i vibracije koje brzo degradiraju konvencionalne dizajne.
Kritične metrike izvedbe
Prilikom ocjenjivanja industrijskih fleksibilnih kabela za alatne strojeve, logističku opremu ili robotske sustave, provjerite sljedeće specifikacije:
Ocjena ciklusa savijanja: Minimalno 1.000.000 ciklusa na određenom radijusu savijanja
Otpor na torziju: ±270° po metru za robotske primjene
Otpornost na habanje: Materijal omotača mora proći Taber test abrazije
Otpornost na ulja i kemikalije: Kritično za okruženja alatnih strojeva
Raspon temperature: -40°C do 105°C za standardna industrijska okruženja

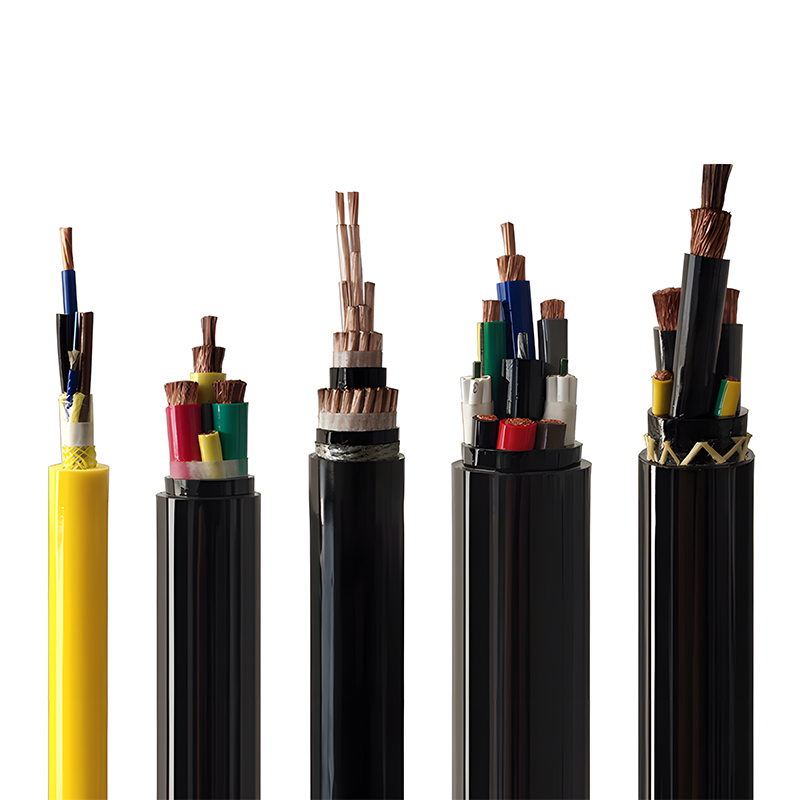

Kabeli vitla koji se koriste u velikim građevinskim strojevima zahtijevaju dodatna razmatranja zatezne čvrstoće. Smjesa užeta i plašta vodiča mora biti optimizirana za često pomicanje pod opterećenjem, gdje se mehaničko naprezanje koncentrira na točkama savijanja.
Zahtjevi za kabele za obnovljivu energiju
Kabeli za obnovljivu energiju zahtijevaju minimalni vijek trajanja od 25 godina u vanjskim okruženjima. Energija vjetra, solarni fotonaponski sustavi i sustavi za pohranu energije iz baterija rade u teškim uvjetima uključujući izloženost UV zračenju, degradaciju ozona, ekstremne temperature i koroziju od slanog spreja. Standardni kabeli će prerano otkazati u ovim primjenama, uzrokujući skupe zastoje i sigurnosne opasnosti.
Zahtjevi specifični za aplikaciju
| Primjena | Ključni izazov | Obavezna značajka |
|---|---|---|

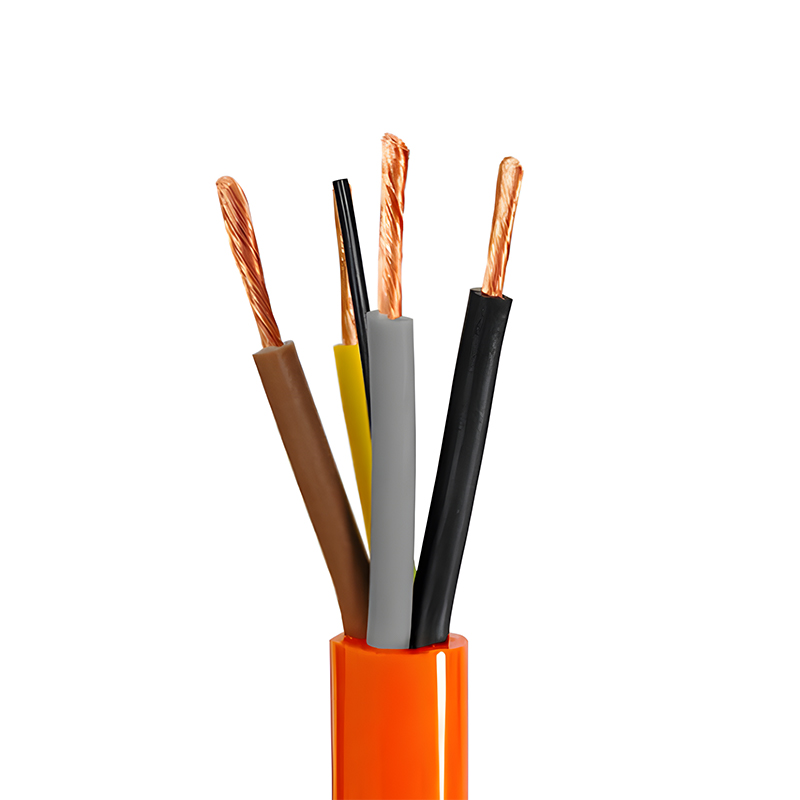

| Snaga vjetra | Kontinuirana torzija i vibracija | Dizajn otporan na torziju, ±180°/m |
| Solarni PV | Izlaganje UV zračenju, dnevni toplinski ciklus | XLPE omotač otporan na UV zračenje |

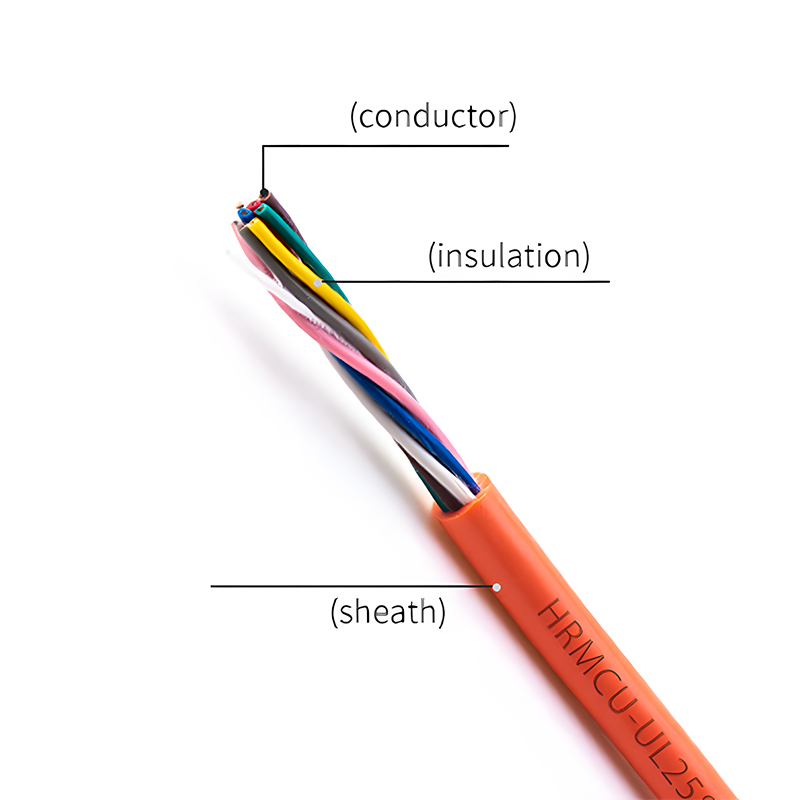

| Skladištenje energije | Brzi ciklusi punjenja/pražnjenja | Niska resistance, visoka strujna stabilnost |

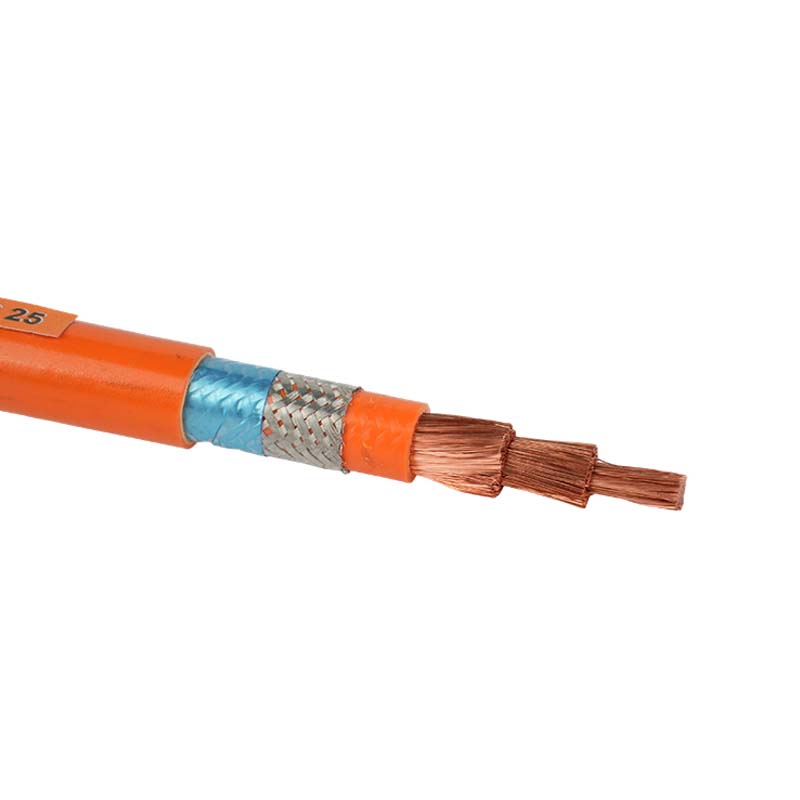

Za fotonaponske sustave, kabeli moraju biti u skladu s TÜV 2 PfG 1169/08.2007 standardima, koji zahtijevaju otpornost na 15.000 sati testiranja izloženosti UV zračenju. Materijali izolacije i plašta također moraju pokazati kemijsku otpornost na vanjske kiseline, lužine i raspršene soli kako bi se spriječila degradacija tijekom projektiranog životnog vijeka sustava od 25 godina.
Specifikacije automobilskih žica za vozila s novom energijom
Kabeli za nova energetska vozila moraju podnositi napone u rasponu od 300 V do 1000 V s nultom tolerancijom kvara. Prijelaz s unutarnjim izgaranjem na električne pogonske sklopove iz temelja je promijenio zahtjeve za automobilskim ožičenjem. Visokonaponski prijenos energije između baterijskih paketa, motora i sustava punjenja zahtijeva izolacijske sustave s iznimnom dielektričnom čvrstoćom i mogućnostima upravljanja toplinom.

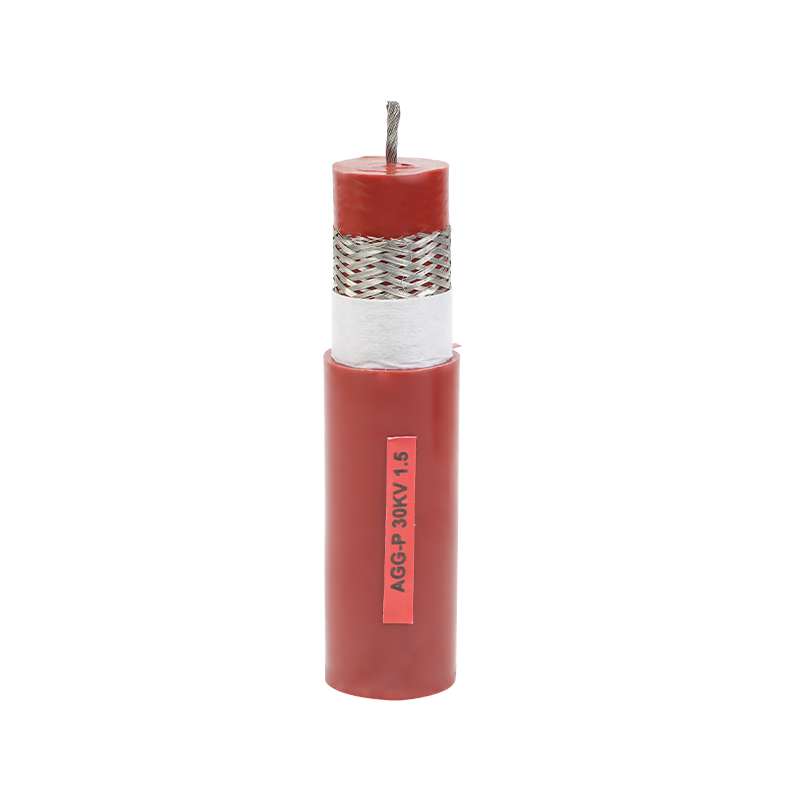

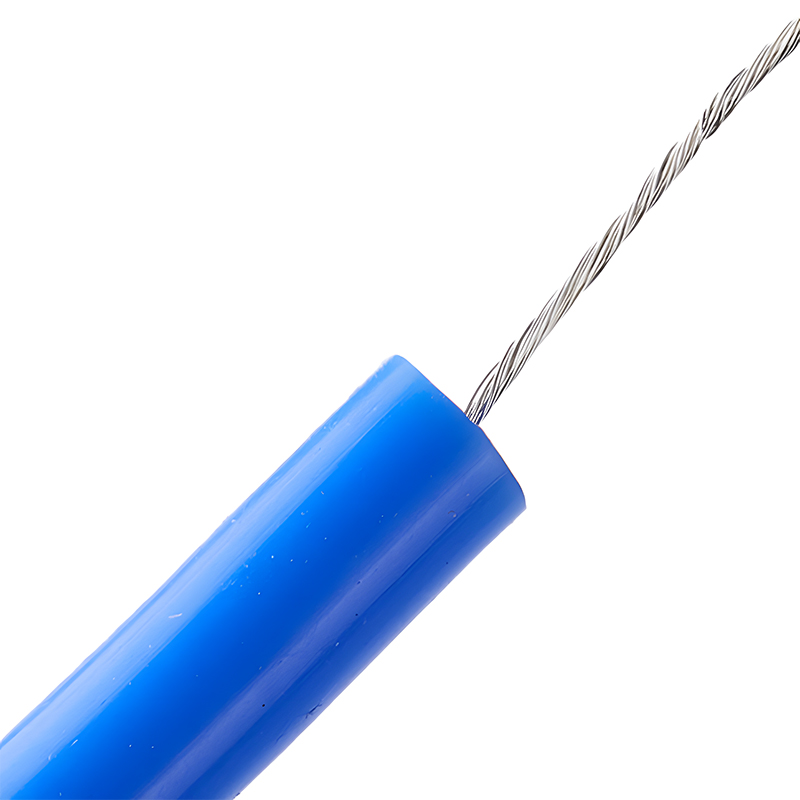

Razmatranja dizajna visokonaponskog kabela
Visokonaponski kabeli za automobile zahtijevaju specifična inženjerska rješenja:
Debljina izolacijske stijenke: Tipično 1,0 mm do 2,5 mm ovisno o klasi napona
Otpor na djelomično pražnjenje: Mora proći ispitivanje djelomičnog pražnjenja od 3kV AC
Otpornost na plamen: Za sigurnost putnika potrebna je ocjena UL94 V-0
Smanjenje težine: Aluminijski vodiči mogu smanjiti težinu za 40% naspram bakra
Kemijska otpornost: Mora izdržati izlaganje elektrolita baterije, rashladne tekućine i soli s ceste
Signalni kabeli unutar vozila za upravljačke naredbe i nadzor statusa zahtijevaju zaštitu od elektromagnetskih smetnji (EMI) od visokonaponskih električnih vodova. Konstrukcija upletene parice s aluminijskom folijom ili pletenim bakrenim oklopom osigurava integritet signala u bučnom elektromagnetskom okruženju električnih vozila.

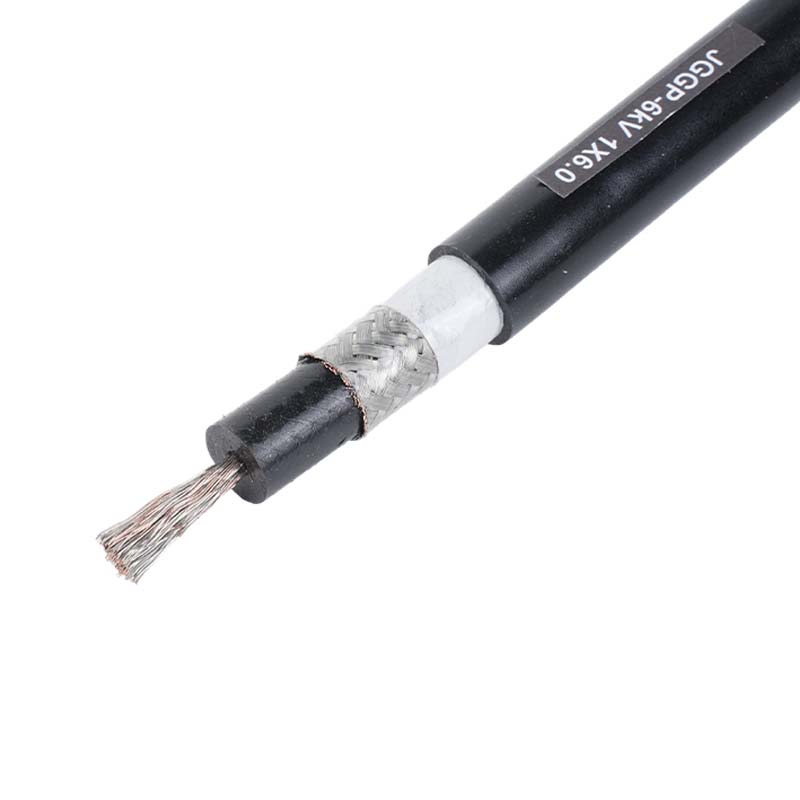

Tehničke osnove žice motora
Žice motora zahtijevaju specijaliziranu otpornost na lak i kompatibilnost s uljem koje standardna žica za spajanje ne može pružiti. Električni motori stvaraju toplinu, vibracije i izloženost izolacijskim lakovima i uljima za podmazivanje koji brzo degradiraju konvencionalnu izolaciju žica. Žice motora moraju zadržati dielektričnu čvrstoću nakon duljeg potapanja u lakove klase F (155°C) ili klase H (180°C).
Ispitivanje otpornosti laka
Kvalifikacija žice motora uključuje standardizirano ispitivanje kompatibilnosti laka:
- Uronite uzorke žice u standardni motorni lak na 150°C 72 sata
- Provedite ispitivanje dielektrične čvrstoće na 3kV AC tijekom 1 minute
- Izmjerite izolacijski otpor prije i nakon uranjanja
- Ocijenite mehanička svojstva uključujući istezanje i zadržavanje vlačne čvrstoće
Izolacija od silikonske gume i umreženog poliolefina obično pokazuje superiornu otpornost na lak u usporedbi s PVC-om ili standardnim polietilenom, što ih čini preferiranim izborom za proizvođače motora koji zahtijevaju Klasa F (155°C) ili Klasa H (180°C) toplinske ocjene.
O Jiangsu Silver & Tin Thread visokotemperaturnoj žici i kabelima Co., Ltd.
S više od 30 godina iskustva u proizvodnji, Jiangsu Silver & Tin Thread Hi-temperature Wire and Cables Co., Ltd. se etablirao kao vodeći proizvođač specijalnih kabela visokih performansi u Kini. Poslujući pod robnom markom "Yuanzhi", tvrtka služi kritičnim industrijama uključujući zrakoplovstvo, nacionalnu obranu, nuklearnu energiju, petrokemiju, pametnu proizvodnju, obnovljivu energiju, transport i energetske komunikacije.
Certifikati tvrtke i sustavi kvalitete
Tvrtka održava sveobuhvatne sustave upravljanja kvalitetom i međunarodne certifikate:
| Certifikacija | Opseg | značaj |
|---|---|---|
| ISO 9001 | Sustav upravljanja kvalitetom | Usklađenost s međunarodnim standardima kvalitete |
| IATF 16949 | Upravljanje kvalitetom automobila | Kvalifikacija opskrbnog lanca automobilske industrije |
| Upravljanje kvalitetom opreme za oružje | Standardi obrambene industrije | Najviši zahtjevi za pouzdanost |
| CE / UL / CCC / SGS / RoHS | Sigurnost proizvoda i usklađenost s okolišem | Pristup globalnom tržištu i sigurnost okoliša |
Proizvodne mogućnosti
Tvrtka upravlja inteligentnim proizvodnim linijama s ERP integriranim sustavima upravljanja. Potpuna laboratorijska oprema i strogi postupci testiranja osiguravaju izvrsnost proizvoda, uz 100% online pregled svih proizvoda kako bi se zajamčila električna i mehanička svojstva. Filozofija proizvodnje usredotočena je na "visoke, sofisticirane, posebne i profesionalne" karakteristike, podržavajući globalne vrhunske kupce u različitim industrijama.
Jiangsu Silver & Tin Thread High-temperature Wire and Cables Co., Ltd. nastavlja poticati inovacije pridržavajući se filozofije "kvalitete, reputacije i razvoja", pružajući dokazana kabelska rješenja za globalne partnere u sektoru zrakoplovstva, obrane, nuklearne energije i industrijske automatizacije.
Često postavljana pitanja
1.Koja je maksimalna temperatura koju vaši kabeli mogu izdržati?
Naš asortiman kabela za visoke temperature pokriva -60°C do 1200°C . Za ekstremne primjene do 1200°C koristimo izolaciju od keramičkih vlakana. Za uobičajenije industrijske primjene između 180°C i 1000°C, silikonska guma, PTFE, traka od liskuna i pletene konstrukcije od staklenih vlakana dostupne su ovisno o specifičnoj temperaturi i mehaničkim zahtjevima.
2. Kako mogu odabrati pravi kabel za svoju primjenu pri visokim temperaturama?
Odabir zahtijeva tri ključna unosa: maksimalnu radnu temperaturu, uvjete okoline (izloženost kemikalijama, mehanički stres) i nazivni napon . Za temperature ispod 180°C sa zahtjevima fleksibilnosti optimalni su kabeli izolirani silikonskom gumom. Za 180°C do 260°C s kemijskim izlaganjem preporučuje se PTFE. Za primjene koje prelaze 500°C, potrebni su sustavi od tinjca ili keramičkih vlakana. Obratite se našem inženjerskom timu s vašim specifičnim parametrima primjene za prilagođene preporuke.
3. Koje certifikate imaju vaši automobilski kabeli?
Naši proizvodi od žice i kabela za automobile proizvode se pod IATF 16949 sustavi upravljanja kvalitetom i nose UL, CE, CCC i RoHS potvrde. Ovaj potpuni portfelj certifikata osigurava usklađenost sa zahtjevima OEM-a za automobile na sjevernoameričkom, europskom i azijskom tržištu. Određeni proizvodi mogu biti certificirani prema dodatnim standardima kao što su LV 112, ISO 6722 ili specifikacijama specifičnim za kupca na zahtjev.
4. Možete li ponuditi prilagođena kabelska rješenja za specijalizirane aplikacije?
Da. sa 30 godina iskustva u specijaliziranoj proizvodnji kabela i filozofijom proizvoda usmjerenom na "visoka, sofisticirana, posebna i profesionalna" rješenja, rutinski razvijamo prilagođene konstrukcije za zrakoplovstvo, obranu, nuklearnu energiju i napredne industrijske primjene. Naš inženjerski tim radi izravno s kupcima na dizajniranju kabela koji zadovoljavaju zahtjeve za temperaturu, napon, kemijsku otpornost, mehanički vijek trajanja i elektromagnetsku kompatibilnost.
5. Koje mjere kontrole kvalitete osiguravaju pouzdanost proizvoda?
Mi provodimo 100% online pregled na svim proizvodnim linijama, potpomognut kompletnim laboratorijskim objektima za destruktivno i nerazorno ispitivanje. Naš sustav upravljanja integriran u ERP prati svaku proizvodnu seriju od prijema sirovina do završne inspekcije. Dodatno osiguranje kvalitete uključuje: ispitivanje otpora vodiča, provjeru dielektrične čvrstoće (3kV AC, 1 minuta), mjerenje otpora izolacije, provjere točnosti dimenzija i validaciju mehaničkih svojstava. Za obrambenu i zrakoplovnu primjenu, dodatna sljedivost i zahtjevi za dokumentacijom su u potpunosti podržani.
6.Koje je tipično vrijeme isporuke za standardne proizvode?
Standardni visokotemperaturni kabeli i žice motora obično se isporučuju unutar 2 do 4 tjedna od potvrde narudžbe, ovisno o količini narudžbe i trenutnom rasporedu proizvodnje. Mogu biti potrebni industrijski fleksibilni kabeli i kabeli za obnovljivu energiju 3 do 6 tjedana zbog složenijih konstrukcijskih zahtjeva. Prilagođena rješenja zahtijevaju inženjerski pregled i obično se kreću od 6 do 12 tjedana ovisno o dostupnosti materijala i zahtjevima ispitivanja. Preporučujemo da kontaktirate naš prodajni tim za trenutne potvrde vremena isporuke.
